Specifications

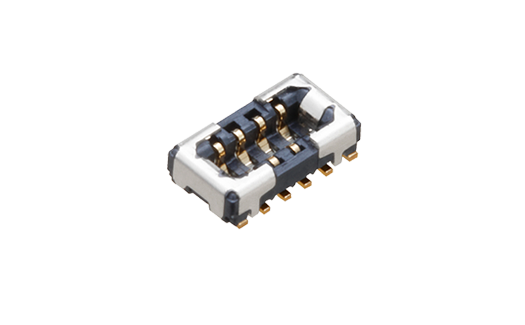

Specifications table for model AXF5K0412
ItemPerformance characteristics
Socket/<br>HeaderSocket
Number of Pins4
Mated Height (mm)0.6mm
Packing Quantity; Inner Carton (Pcs.) 15,000 pieces (1-reel)
Packing Quantity; Outer Carton (Pcs.)30,000 pieces
Family Name (Head of Product No.)AXF5
TypeBOARD-TO-FPC
ApplicationsWearable devices, Hearable devices
Terminal Pitch (mm)0.35
Soldering Terminalswith
Positioning Bosseswithout
Body Length (mm)2.24
Body Height (mm)0.59
Short Width 1.30
Recommended PC Board Pattern Width (mm)1.50
Molded Portion Material LCP resin (UL94V-0)
Contact and Post MaterialCopper alloy
Surface Treatment Material Base: Ni plating Surface: Au plating
Rated Current3.0A/pin contact (Power terminal)
0.3A/pin contact (Signal terminal)
Insulation Resistance (Min. M&Omega;)(Initial)1000
Dielectric Strength150V AC for 1min.
Contact Resistance (M&Omega: Max.)Power terminal: Max. 30mΩ
Signal terminal: Max. 90mΩ
Insertion and Removal Life (Times)10
Packing QuantityEMBOSSED TAPE AND PLASTIC REEL
Piece Type2 Pieces type (Socket)

Stock check

AXF5K0412
